1-Hệ số công suất là gì ?
– Dòng điện sử dụng bởi hầu hết các thiết bị điện xoay chiều có thể xem như gồm hai thành phần:
o Thành phần biến đổi thành công có ích và, nếu kết hợp với điện áp nguồn, nó đại diện cho công suất thực kilowatts,
o Thành phần chỉ để nuôi mạch từ của các tải cảm, được gọi là thành phần vô công hay thành phần phản kháng
– Dòng tổng hợp của hai dòng này, cùng với điện áp nguồn, hợp thành công suất biểu kiến kVA. Tỉ số của công suất thực trên công suất biểu kiến gọi là “hệ số công suất”
-Trong các mạch điện xoay chiều, một số thiết bị cần công suất phản kháng khi hoạt động.

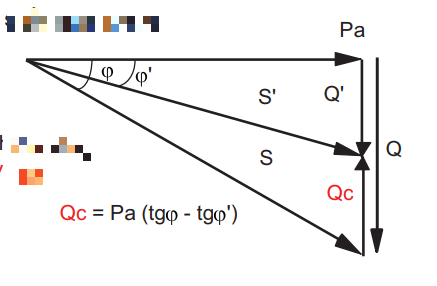

-Biểu diễn hình học của các dạng công suất
2- Vì sao cần tăng hệ số công suất
o Giảm tổn thất của mạng điện,
o Tận dụng tối đa công suất thiết kế,
o Giảm thiểu phí phải trả cho công suất phản kháng
3-Vị trí lắp đặt tủ tụ bù trong lưới điện
Tùy theo mục đích bù toàn phần – bù khu vực hay bù riêng lẻ sẽ có các vị trí lắp đặt khác nhau với các điều kiện :
o Sử dụng tụ cố định (Q < 15% của S),
o Các dàn tụ điều khiển tự động (Q > 15% của S),
o Nếu Qc > 1000 kVAR, nên sử dụng nguồn Trung thế
3.1 Lắp đặt tại tủ hạ thế tổng ( Bù toàn phần )
Nguyên lý:
o Tụ được đặt trong tụ hạ thế chính và đảm bảo bù cspk cho toàn bộ mạng điện
* Các lưu ý:
o Dòng phản kháng (lr) vẫn tồn tại trong mạng giữa mạng cấp 1 và các thiết bị tải
o Không giảm được tổn thất Joule trên các đường dây trong mạng (kWh)
* Lợi ích:
o Tránh chi phí phạt do sử dụng công suất phản kháng vượt mức
o Điều chỉnh nhu cầu công suất thực kW cho gần với công suất biểu kiến đã đăng ký (kVA)
o Giảm tải MBA hạ áp
o Giảm định mức yêu cầu đối với thiết bị đóng cắt
3.2 Lắp đặt tại các tủ phân phối – bù theo khu vực
*Nguyên lý
o Tụ điện được đặt ở các tủ phân phối khu vực và bù cho một số nhóm tải theo phân xưởng
*Lưu ý
o Dòng phản kháng (lr) vẫn tồn tại trong mạng giữa mạng cấp 2 và thiết bị phụ tải
o Không giảm được tổn thất Joule trên đường dây (kWh)
* Lợi ích
o Tránh chi phí phạt do sử dụng công suất phản kháng vượt mức
o Tối ưu một phần của mạng, dòng phản kháng giữa mạng cấp 1 và mạng cấp 2 đã được bù
o Giảm tải MBA hạ áp
o Giảm định mức yêu cầu đối với thiết bị đóng cắt phía đường dây

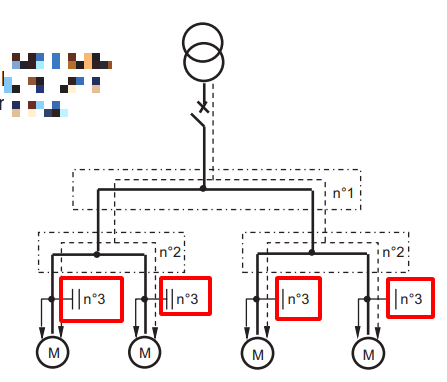

3.3 Lắp đặt tại các tủ điện tải – Bù đơn lẻ
* Nguyên lý:
o Tụ được đặt trực tiếp tại mỗi tải cảm kháng.
Cần tính tới phương án bù đơn lẻ khi công suất động cơ quá cao so với công suất mạng điện.
* Lưu ý:
o Công suất tụ bù xấp xỉ 25 % công suất động cơ.
o Có thể cần phải bù tại tủ phân phối chính.
o Dòng phản kháng trong mạng được bù hoàn toàn.
* Lợi ích:
o Tránh chi phí phạt do sử dụng công suất phản kháng vượt mức
o Giảm tải MBA hạ áp
o Cho phép giảm tiết diện cáp
o Giảm tổn thất Joule trên đường dây
