Với mỗi hệ thống, việc đấu nối có những khác nhau, nhưng nhìn chung thì các khâu, các quá trình là giống nhau. Đây là công tác vô cùng quan trọng, vừa giúp cho việc kiểm tra công tác lắp đặt đã chuẩn chưa và cũng là công đoạn tiềm ẩn nguy cơ nếu có.

1.Kết nối điện cho biến tần

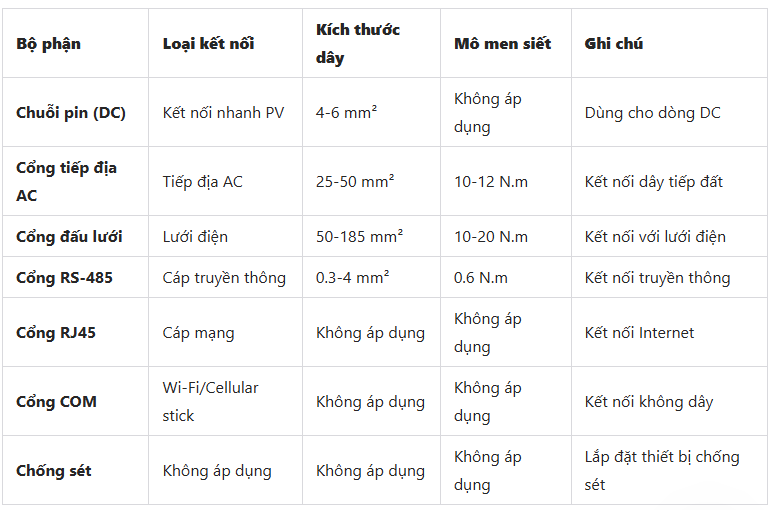

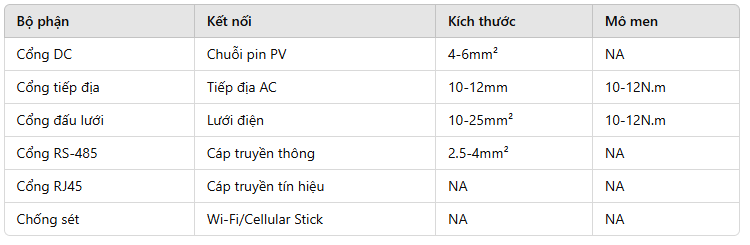

với biến tần có các thông số kỹ thuật chính gồm :

Biến tần sử dụng các kiểu kết nối nhanh kiểu PV như sau:

2. Lắp tiếp địa

Để bảo vệ hiệu quả biến tần, hai phương pháp nối đất phải được thực hiện:

  1. Kết nối cáp nối đất AC (Vui lòng tham khảo mục 3.4.3).

  2. Kết nối thiết bị đấu cuối nối đất bên ngoài.

Để kết nối thiết bị đấu cuối nối đất trên tản nhiệt, vui lòng làm theo các bước sau:

  1. Chuẩn bị cáp nối đất: Khuyến nghị sử dụng cáp lõi đồng ngoài trời. Dây nối đất phải có kích thước tối thiểu bằng một nửa dây nóng.

  2. Chuẩn bị cầu đấu M10.

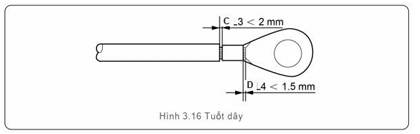

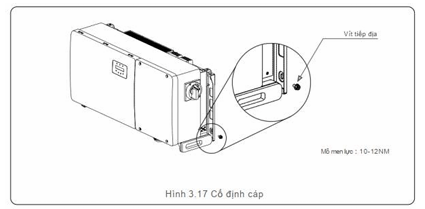

  3. Lắp dây bị tuốt vào khu vực uốn của thiết bị đấu cos chữ O và sử dụng kìm thủy lực để uốn đầu nối với dây (xem Hình 3.16).

(Hình minh họa thể hiện cách tuốt dây và đấu cos chữ O).

3. Kết nối chuỗi pin

Vui lòng xem bảng 3.1 để biết kích cỡ dây phù hợp đối với đầu nối cáp DC. Lõi dây phải bằng đồng. Các bước để lắp ráp các đầu nối cáp DC được hướng dẫn như sau:

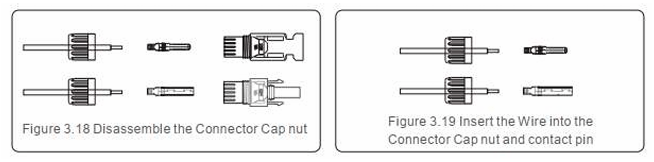

  1. Tuốt cáp DC với chiều khoảng 7mm, tháo đai ốc nắp đầu nối.

  2. Đút dây vào đai ốc nắp đầu nối.

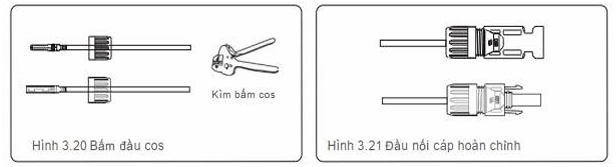

  1. Sử dụng đầu cos phù hợp và bấm đầu cos.

  2. Lắp đầu cos vào đầu đầu nối cáp và siết chặt đai ốc với mô-men xoắn 3-4 Nm.

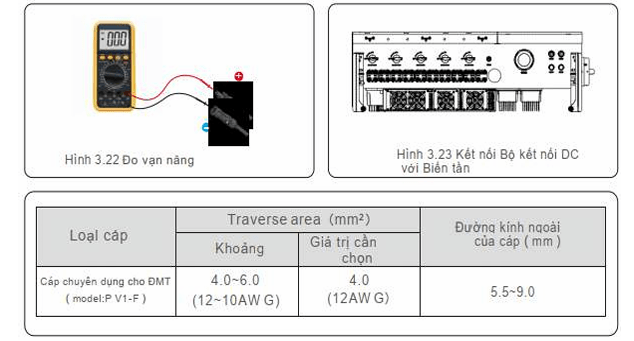

  1. Đo điện áp đầu vào của chuỗi pin DC bằng đồng hồ vạn năng, kiểm tra cực tính của cáp đầu vào DC (xem hình 3.22) và đảm bảo mỗi điện áp chuỗi nằm trong phạm vi hoạt động của biến tần. Kết nối đầu nối DC với biến tần cho đến khi nghe thấy âm thanh nhấp nhẹ, cho biết kết nối thành công (xem hình 3.23).

Yêu cầu đối với các mô-đun PV trên mỗi đầu vào MPPT:

  • Tất cả các mô-đun PV phải cùng loại và cùng công suất.

  • Tất cả các mô-đun PV phải được căn chỉnh và nghiêng giống hệt nhau.

  • Điện áp hở mạch của chuỗi pin không được vượt quá điện áp đầu vào tối đa của biến tần, ngay cả ở nhiệt độ lạnh nhất dự kiến. (Xem Phần 9 Thông số kỹ thuật để biết các yêu cầu về điện áp và dòng điện đầu vào).

  • Mỗi chuỗi được kết nối với một MPPT phải bao gồm cùng một số mô-đun PV được kết nối sê-ri.

4. Kết nối lưới điện

  1. Kết nối ba (3) dây dẫn AC với ba (3) thiết bị đầu cuối AC được đánh dấu là L1, L2, L3. Hãy xác định với bảng cực bộ và bảng giảm điện áp để xác định kích cỡ và loại dây thích hợp.

  2. Kết nối dây dẫn nối đất với thiết bị đầu cuối được đánh dấu ED PE (đất bảo vệ, thiết bị đầu cuối mặt đất).

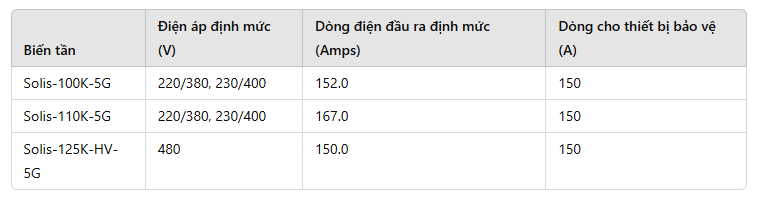

Bảng 3.2: Thông số OCPD

Tất cả các cài đặt điện phải được thực hiện theo các tiêu chuẩn địa phương và Mã điện quốc gia® ANSI / NFPA 70 hoặc Bộ luật điện tử Canada CSA C22.1. Các mạch điện AC và DC được cách ly khỏi vỏ. Nếu được yêu cầu, bộ phần 250 của Bộ…

Luật điện quốc gia, ANSI / NFPA 70, trình cài đặt có trách nhiệm nối đất hệ thống. Điện áp lưới phải nằm trong phạm vi cho phép. Phạm vi hoạt động chính xác của biến tần được chỉ định trong Mục Thông số kỹ thuật.

Sau khi đã kết nối các hạng mục, để tiến hành chạy bạn cần kiểm tra như sau:

  • Đầu tiên bạn cần kiểm tra hệ thống bằng mắt thường và biện pháp trực quan:

    • Với hệ thống DC, chúng ta chưa vội đóng nắp mảng điện, kiểm tra coi rò hở dòng.

    • Chúng ta đi kiểm tra lại tổng thể xem các đầu MC4 đã kết nối chặt chưa, dây có chỗ nào xước không, các đầu cốt đã chắc chắn chưa.

    • Với AC thì kiểm tra các aptomat hoạt động tốt không, các đầu cốt có chắc chắn không.

  • Bước tiếp theo là kiểm tra bằng dụng cụ:

    • Đo đạc từng String xem điện áp hở mạch có phù hợp với số pin lắp của string đó hay không, các String cùng MPPT có điện áp cân bằng hay không.

    • Ngoài ra cần kiểm tra xem có hiện tượng dò điện không, nhất là dò điện DC với đất. Lỗi này có thể làm hỏng inverter ngay lập tức. Nếu thấy có thì không kết nối các String đó vào inverter.

    • Trên Inverter cần chắc chắn là công tắc bật kì Switch nào, và cần chắc chắn các cực âm dương của String đã được cắm đúng vị trí và đúng String.

    • Phía AC chúng ta kiểm tra các cực có bị nối tắt không. Kiểm tra trước khi đóng Aptomat và sau khi đóng Aptomat.

    • Kiểm tra điện áp DC-AC đầu vào có đủ theo giới hạn cho phép của Inverter hay không.

  • Sau khi kiểm tra các kết nối, thông số đầu vào đã đạt chúng ta tiến hành khởi chạy hệ thống:

    • Bật công tắc AC.

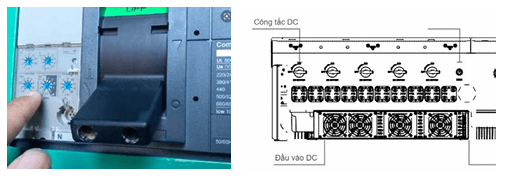

    • Bật công tắc DC – Với các máy có nhiều công tắc DC bạn chỉ bật một công tắc.

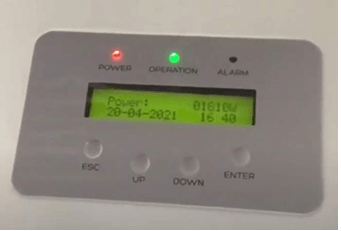

  • Các bạn quan sát đèn hiển thị của inverter là màu xanh thì có nghĩa là Inverter đã chạy ok.

  • Khi màn hình hiển thị inverter đã chạy ban đầu, kiểm tra các thông số trên màn hình và so sánh thông số là ổn định ban toàn thì bật hết các công tắc DC của inverter.

  • Bạn làm tương tự với các inverter còn lại của hệ thống.

  • Với một số inverter thì bạn cần kiểm tra các tiêu chuẩn lưới thích hợp do các inverter là bản quốc tế nên nó có nhiều tiêu chuẩn được tích hợp trên máy. Bạn cần chọn tiêu chuẩn phù hợp nhất.

  • Tiếp theo bạn cài đặt hệ thống theo dõi sản lượng cho inverter thông qua phần mềm tương ứng của từng inverter như: Solis thì sử dụng Solis Home, Solis Cloud, Solis Pro…

  • Còn khi có bất kỳ vấn đề gì cần tắt máy bạn hãy nhớ như sau:

    • Tắt AC trước, đợi đến khi tất cả các tải của hệ thống tắt hoàn toàn mới tắt công tắc DC.

    • Thường thì các tụ AC cần khoảng 30 giây để tiêu tán hết năng lượng, còn tụ phía DC cần khoảng 5 phút.

    • Sau thời gian đó bạn mới nên tháo các thiết nối AC-DC.

  • Với tất cả các bước kết nối này thì với mỗi inverter, mỗi hãng có các yêu cầu riêng.

    • Các bạn cần tìm hiểu thật kỹ thông số và hướng dẫn sử dụng (datasheet và manual) của chúng trước khi vận hành.
